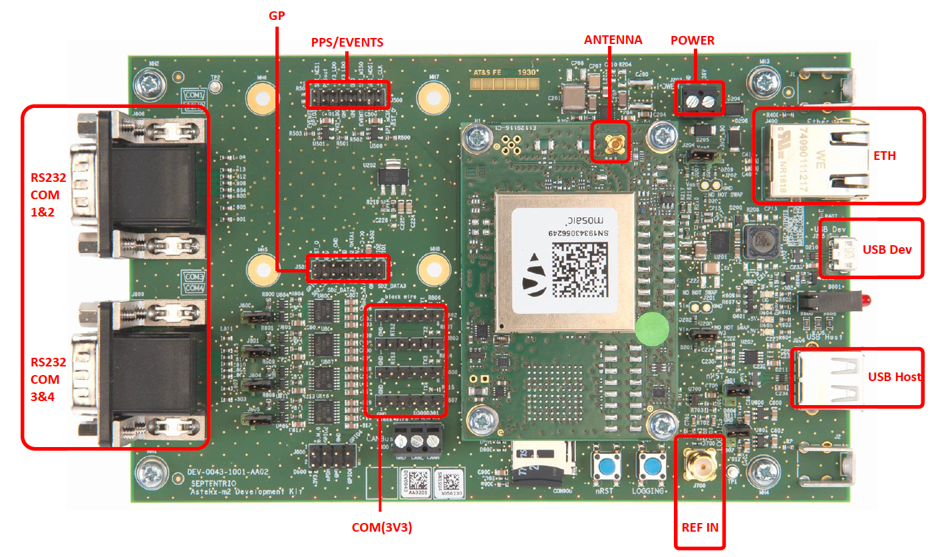

Septentrio不同形態的GNSS模組、板卡或接收機，一般具備串口（TTL或RS232形態）、USB和RJ45網口三種接口形態中的一種或多種。本文詳細介紹通過這三種方式連接設備，以便讀取和設置接收機的配置。

方式一：串口連接

如您使用的產品為TTL串口形態，則推薦使用TTL轉USB的轉接線，以便對接到電腦端如果是RS232接口形態，可直接使用標準串口轉USB線對接到電腦USB接口。串口連接設備到電腦后，即可使用Septentrio上位機軟件RxTools軟件或者串口助手等工具與接收機進行通信，串口默認波特率為115200。

方式二：USB連接

如果您使用的接收機形態為帶有USB接口的接收機，我們推薦首選使用USB連接方式。

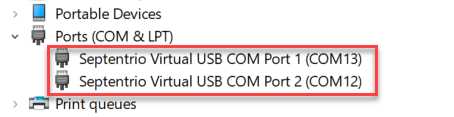

通過USB連接設備到電腦后，板卡會在電腦端虛擬連接2路串口，串口編號通過設備管理器界面查看，該2路虛擬的串口可以當做串口功能正常做雙向數據通訊，波特率默認為115200.

同時USB連接也會虛擬一路網口，通過在網絡連接界面下，可以看到帶有“Septentrio USB RNDIS”標記的虛擬網卡，IP地址為固定的192.168.3.1。

此時在瀏覽器中輸入192.168.3.1即可訪問接收機的網頁界面。

方式三：RJ45網口連接

具有RJ45網口形態的接收機，需要先使能接收機的Ethernet網絡功能，可以選擇如下兩種方式進行使能：

1. 通過發送指令：setEthernetMode, on

2. 在RxControl程序中，Communication/Network Settings/General/Ethernet Interface Mode中設置Power選項到on

接收機網線直連電腦

通過RJ45網口直接連到電腦情況下，還需要設置接收機和電腦為相同網段的靜態IP地址（以接收機IP：192.168.5.2，網關為192.168.5.1為例），可以通過：

1. 發送指令setIPSettings,Static,192.168.5.2,,192.168.5.1

2. 在RxControl程序中，Communication/Network Settings/General/TCP/IP Settings選項下設置：

(1) Mode：Static

(2) IP地址：192.168.5.2

(3) Gateway：192.168.5.1

設置電腦本地連接為靜態IP：192.168.5.3，網關為192.168.5.1。

以上步驟設置好以后，即可通過瀏覽器輸入接收機IP：192.168.5.2訪問接收機網頁界面。

接收機網線連接到路由器

通過RJ45網口連接到交換機或路由器的情況下，只需要通過指令setIPSettings,DHCP設置接收機為DHCP模式即可，由路由器動態分配IP地址給接收機，可以通過指令：lif,ipparameters查詢接收機被分配的IP地址，如下圖所示，192.168.0.156即為接收機當前的IP地址。

使用連接相同路由器或交換機的電腦，現在便可以使用192.168.0.156訪問接收機的網頁界面：
