GNSS 修正揭秘

各種GNSS校正機制的簡單比較
假設您的技術需要可靠、準確的全球定位。您做了一些研究并決定為自己購買一個多頻 GPS/GNSS [1] 接收器。您訂購了評估套件，但如何讓您的接收器提供其承諾的高精度？GNSS 接收器依靠外部校正來補償稱為GNSS 誤差的各種缺陷，以盡快實現分米甚至厘米級的精度。

糾正 GNSS 錯誤
基于 GNSS 的定位是使用一種方法計算的，由于 GNSS 衛星以及地球大氣層引起的一些誤差，該方法本身的精度有限。

GNSS 衛星本質上是繞地球運行的高精度同步時鐘，不斷廣播其定位和授時信息。GNSS 用戶接收器從多個“飛行時鐘”獲取信號，并計算其與每顆衛星的距離。當接收器知道到至少四顆衛星的距離時，它可以推斷出自己的位置。然而，該位置的準確性會受到某些誤差的影響。

GNSS 衛星時鐘和軌道誤差需要進行校正，以實現高水平的定位精度。

即使 GNSS 衛星上的先進時鐘也會經歷微小的漂移，從而導致時鐘誤差。GNSS 衛星繞地球運行時的運動是可以預測的。這些預測并不理想，這會導致所謂的軌道誤差。此外，衛星設備會引入小的信號誤差，這些誤差被建模為衛星偏差。除了衛星誤差外，還有大氣誤差，這是由信號穿過地球電離層（外層）和對流層（靠近地球表面的層）時經歷的失真和延遲引起的。最后，接收器周圍的本地環境以及接收器本身可能會引入錯誤。例如，衛星信號可能會被建筑物和高層建筑反射，這種現象稱為多徑。

GNSS 接收器無法自行糾正衛星和大氣誤差，而是依賴于外部源提供的數據。時鐘和軌道誤差取決于衛星，這意味著它們在世界各地都是相同的。另一方面，大氣誤差取決于信號從衛星傳播到用戶時所采取的路徑，因此根據接收器的位置而有所不同。

為了克服衛星和大氣誤差，可以使用參考站（也稱為基站） 。參考站是安裝在固定且精確已知位置的 GNSS 接收器，用于估計 GNSS 誤差并將其以GNSS 校正的形式發送給用戶接收器（見下圖）。參考網絡由分布在某個區域的互連參考接收器組成。

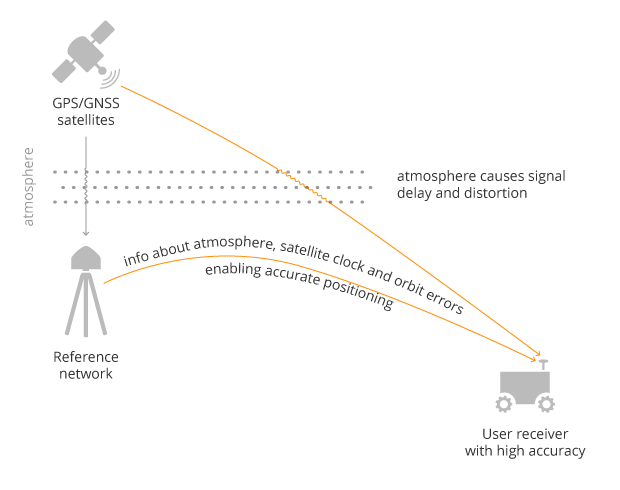

用戶接收器獲取數據，用于糾正衛星和大氣誤差。


接收端錯誤只能通過強大的接收器技術和謹慎的操作來部分處理。根據應用的校正類型，可能需要幾秒鐘到幾分鐘的初始化時間才能實現高精度。

高精度定位的修正類型
直到最近幾年，RTK 和 PPP 已成為向用戶接收器提供 GNSS 校正的既定方法。如今，對高精度定位的需求不斷增長，這為混合PPP-RTK等新定位技術鋪平了道路。

RTK – 最高級別的精度
在RTK（實時動態）方法中，用戶接收器從單個基站或本地參考網絡獲取校正數據。然后，它使用這些數據來消除大部分 GNSS 錯誤。RTK 的原理是基站和用戶接收器距離很近（最大相距 40 公里或 25 英里），因此“看到”相同的誤差。例如，由于用戶和參考站的電離層延遲相似，因此可以從解中消除它們，從而實現更高的精度。

RTK 方法針對特定位置提供改正，而 PPP 和 PPP-RTK 方法將改正模型 廣播到更大的區域，但精度稍低。為了傳輸該校正模型，可以使用稱為 SSR（空間狀態表示）的消息格式。業界對“SSR”一詞存在一些混淆，因為它通常與較新的 PPP-RTK 方法相關。但要小心，因為“SSR”有時也被用作流行語來指代傳統的 PPP 服務。

PPP——全球可訪問且準確，但有一定成本
PPP（精確單點定位）修正僅包含衛星時鐘和軌道誤差。由于這些誤差是衛星特定的，因此與用戶的位置無關，因此世界各地只需要有限數量的參考站。由于PPP改正中不包含大氣誤差，因此該方法只能達到較低的精度水平，并且預計初始化時間較長，可達20-30分鐘，這對于某些應用來說可能不切實際。PPP 傳統上用于海運業，如今已擴展到農業等各種陸地應用，作為獲取全球 GNSS 校正的便捷方式。

PPP-RTK，兩全其美？
PPP-RTK（又名 SSR）是最新一代的 GNSS 校正服務，將接近 RTK 的精度和快速的初始化時間與 PPP 的廣播特性相結合。參考網絡大約每 150 公里（100 英里）就有一個站點，用于收集 GNSS 數據并計算衛星和大氣校正模型。如上所述，大氣校正是區域性的，因此需要比 PPP 更密集的參考網絡。然后，這些修正將通過互聯網、衛星或電信服務廣播給該地區的用戶。訂閱的接收器使用廣播的校正模型來推斷其特定位置的校正，從而實現亞分米精度。懲戒不可知論合作伙伴計劃Septentrio 提供的服務允許用戶通過可靠的 GNSS 接收器輕松連接到所選服務。了解如何充分利用最新的校正服務以及如何將它們集成到您的系統中。

三種 GNSS 校正方法的比較
下表比較了三種校正方法，突出了它們的優點和缺點。

所有三種方法的基礎設施密度和初始化時間隨著糾正的錯誤類型的不同而變化，請參見下圖。PPP-RTK 和 PPP 的廣播性質，以及它們所需的較輕的基礎設施，使得這些方法可以針對大眾市場應用進行擴展。

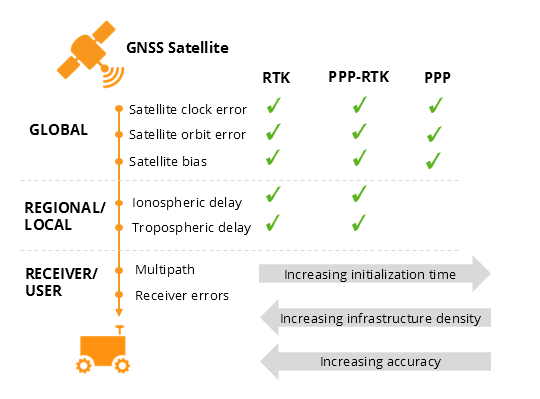

三種方法中每種方法糾正的錯誤類型。


一些 GNSS 接收器還采用先進的定位算法來補償接收器端問題，例如多路徑（請參閱 Septentrio APME+）、干擾和欺騙。這增加了高精度定位的可靠性和穩健性。有關欺騙的更多信息，請參閱什么是欺騙和如何確保 GPS 安全。

獲取 GNSS 修正
現代工業接收器通常通過訂閱服務獲得 GNSS 校正，該服務通過互聯網（使用 NTRIP 協議）、衛星或 4G/5G 提供。如今，在汽車工業、自動化和智能消費設備的高精度需求的推動下，校正服務市場蓬勃發展。汽車供應商和許多其他新參與者正在部署基礎設施，以在全球范圍內建立厘米級定位服務。

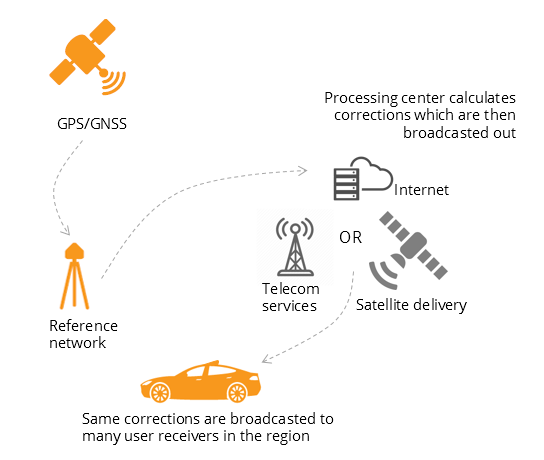

用戶接收器通常通過互聯網、衛星或 4G/5G 提供的訂閱服務獲得 GNSS 校正。


PPP 和 PPP-RTK 校正甚至可以直接通過 GNSS 衛星傳輸，如 QZSS 星座的日本 CLAS 服務，或伽利略計劃的高精度服務 (HAS)。根據網絡密度和誤差建模的質量，可以實現不同的初始化時間和精度。這意味著不同服務提供商的定位質量可能有所不同。

德國電信、日本軟銀和 NTT 等主要電信公司正在為其基礎設施配備 GNSS 接收器，以實現新的校正服務。3GPP 提供了包括 LTE、4G 和 5G 在內的移動電話規范，現在在其移動協議中涵蓋了 GNSS 衛星校正的廣播。由于參考接收器正在成為電信塔等關鍵基礎設施的一部分，因此它們必須具有高水平的安全性，以保護它們免受潛在的干擾或欺騙攻擊（請參閱Septentrio AIM+技術）。

哪些更正適合我？
適合您的技術的校正服務取決于您的位置和服務區域、您的準確性和可靠性需求以及預算。由于校正市場不斷擴大，集成商或 GNSS 制造商幫助您選擇適合您的工業應用的最佳校正方法現在比以往任何時候都更加重要。如果您選擇的 GNSS 接收器不會將您“鎖定”到特定的校正服務，您將可以自由選擇最適合您的應用及其位置的校正方法。隨著校正方法的不斷發展，這種“非鎖定”開放接口接收器還為客戶提供了未來靈活切換到另一種更有益的服務的機會。

腳注：

[1] 全球?qū)Ш叫l(wèi)星系統包括美國的GPS、歐洲的伽利略、俄羅斯的格洛納斯、中國的北斗、日本的QZSS和印度的NavIC。這些衛星星座向接收器廣播定位信息，接收器使用該信息來計算其位置。
